জেনারেলফ্লেম ইনসিনারেটর/এসসিসি স্ট্রাকচার লেআউট শক্তি খরচ, ফ্লু গ্যাস, আকার, ফ্লু গ্যাস থাকার সময় এবং প্রবাহের হার গণনা করে অঙ্কন করছে। উল্লম্ব ডবল বার্নার কাঠামো ফ্লু গ্যাস এবং অভিন্ন চুল্লি তাপমাত্রার অভিন্ন মিশ্রণ নিশ্চিত করতে গৃহীত হতে পারে। ইনসিনারেটর/SCC এর গঠন ছাই নিঃসরণ প্রয়োজনীয়তা এবং SNCR ডিনাইট্রেশন প্রয়োজনীয়তা উভয়ই পূরণ করতে পারে। ডিনাইট্রিফিকেশনের পরে ফ্লু গ্যাস বর্জ্য তাপ রোটারি ভাটা সিস্টেমে প্রবেশ করে।
-
ম্যানুয়াল ছাই পরিষ্কারের সুবিধার্থে ছাই নিঃসরণ স্থানে সর্বনিম্ন স্থানে অ্যাশ হপার, প্রবেশের দরজা এবং ছাই ড্রেন হোল দিয়ে ইনসিনারেটর/এসসিসি সরবরাহ করা যেতে পারে।
-
অ্যাশ হপারের নীচের অংশে একটি জল-ঠান্ডা স্রাব ভালভ এবং একটি স্ক্রু পরিবাহক সরবরাহ করা হয়, যা বায়ুসংক্রান্ত পরিবাহক পাম্প বিনে খাওয়ানো হয়।
-
ইগনিশন মোড সেকেন্ডারি ইগনিশন গ্রহণ করে, ছোট আগুন বড় আগুন জ্বালায়, নিরাপদ এবং নির্ভরযোগ্য।
-
বার্নআউট হার নিশ্চিত করার জন্য উপকরণগুলির জন্য বার্নারটির উপযুক্ততা এবং নমনীয়তার বিস্তৃত পরিসর রয়েছে।
-
ইনসিনারেটর/SCC অবাধ্য ঢালাই উপকরণের তাপমাত্রা রোধ 1300 ডিগ্রির বেশি। ইউরিয়া দ্রবণের অগ্রভাগগুলি SNCR ডিনিট্রেশনের প্রয়োজনীয়তা মেটাতে সেট করা হয়েছে।
ইনসিনারেটর/SCC সিস্টেমে প্রধানত অন্তর্ভুক্ত রয়েছে:
1. ইনসিনারেটর/SCC বার্নার
অগ্রভাগ ছিদ্রযুক্ত এবং শঙ্কু ঘূর্ণিঝড় নকশা গ্রহণ করে, বায়ু ধাপে ধাপে বিতরণ করে, বিস্তৃত সামঞ্জস্যের সাথে খাপ খাইয়ে নেয়। শঙ্কুযুক্ত ছিদ্রযুক্ত ঘূর্ণিঝড়ের ভিতরে মাল্টি-স্টেপ ডিজাইন কার্যকরভাবে স্থানীয় ফ্লু গ্যাস ঘূর্ণি রিটার্ন জোন তৈরি করতে পারে, শিখাকে অত্যন্ত স্থিতিশীল করে তোলে এবং উত্তপ্ত ফ্লু গ্যাস শক দ্বারা প্রভাবিত হয় না। 30% ~ 110% রেঞ্জের মধ্যে ইনসিনারেটর/SCC দহন শক্তি সামঞ্জস্য করা হয়েছে।
2. ইনসিনারেটর/SCC বডি

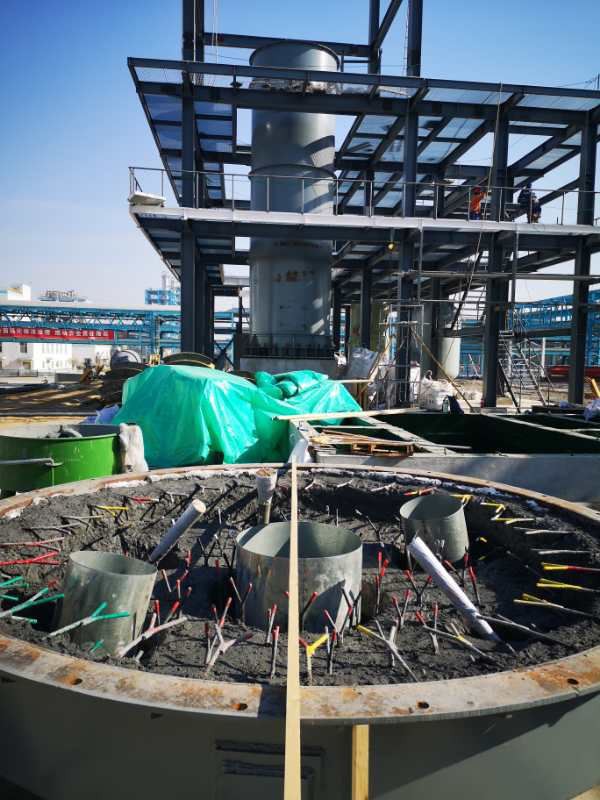

ইনসিনারেটর/SCC এর আস্তরণটি ছাই/বর্জ্য গ্যাস/বর্জ্য তরলের বৈশিষ্ট্যের সাথে সামঞ্জস্যপূর্ণ অবাধ্য উপাদান দিয়ে তৈরি, যা উচ্চ তাপমাত্রা, ক্ষয় এবং পরিধান প্রতিরোধী এবং অবাধ্য তাপমাত্রা 1770 ডিগ্রির বেশি। ইনসিনারেটর/SCC-এর তাপ সংরক্ষণের কাজ রয়েছে, তাপ সংরক্ষণের পরে যে অবস্থানে স্পর্শ করা যায় তার বাইরের পৃষ্ঠের তাপমাত্রা 50 ডিগ্রির বেশি নয়।
জ্বলনের সময় ছাই জমা হওয়া সহজ। ওয়াটার-কুলড স্পাইরাল এবং নিউম্যাটিক কনভেয়িং মোডের সাথে মিলিত, ইনসিনারেটর/SCC ছাই অপসারণের জন্য স্রাব ভালভ ঘোরানোর জন্য জল-ঠান্ডা উচ্চ-তাপমাত্রার লক এয়ার গ্রহণ করে। যেহেতু ঘূর্ণায়মান ডিসচার্জ ভালভ একটি ক্রমাগত ডিসচার্জিং, তাই অ্যাশ হপারে ছাই জমা হবে না। এবং জল ঠান্ডা করার যন্ত্র ব্যবহারের কারণে, ফ্লাই অ্যাশ দ্রুত ঠাণ্ডা হওয়া স্রাব ভালভের মধ্যে পড়ে, জমা করা সহজ নয়; সহায়ক সরঞ্জাম যেমন অ্যাক্সেস পোর্ট , ছাই অপসারণ ছিদ্র, পর্যবেক্ষণ গর্ত, বিস্ফোরণ প্রমাণ বন্দর, চাপ এবং তাপমাত্রা পরিমাপ বিন্দু এছাড়াও incinerator/SCC সেট করা হয়.
ফ্লু গ্যাস ইনসিনারেটর/SCC-তে প্রবেশ করে এবং রোটারি বার্নার দহন মিশ্রণ দ্বারা উত্পাদিত হয়, ইনসিনারেটর/SCC-এ একটি স্থিতিশীল এবং অভিন্ন তাপমাত্রার ক্ষেত্র তৈরি করে, ইনসিনারেটর/SCC-এর আউটলেটে ফ্লু গ্যাসের তাপমাত্রার অভিন্নতা নিশ্চিত করে।
3. SNCR ডিনাইট্রিফিকেশন সুবিধা
SNCR ডিনাইট্রিফিকেশন সুবিধা নিম্নলিখিতগুলি নিয়ে গঠিত:
-
পরিমাপ এবং বিতরণ ব্যবস্থা
-
রিডাক্ট্যান্ট স্টোরেজ, প্রস্তুতি এবং বিতরণ ব্যবস্থা
-
পিছনের চাপ নিয়ন্ত্রণ ভালভ
-
স্প্রে বন্দুক বিতরণ ডিভাইস
-
ওয়াল টাইপ স্প্রে বন্দুক সমাবেশ
-
তরল সিস্টেম
-
পানি সরবরাহ ও নিষ্কাশন ব্যবস্থা এবং বর্জ্য পানি শোধনাগার ব্যবস্থা
-
পাইপলাইন
ধোঁয়ার অনুপস্থিতিতে, ডিনিট্রেশন পিএলসি কন্ট্রোল সিস্টেম/রিডাক্ট্যান্ট অনলাইন কনসেন্ট্রেশন মিটার/দূষণকারী অনলাইন মনিটরিং সিস্টেমের ব্যর্থতা, এসএনসিআর সিস্টেম বন্ধ হয়ে যাবে
4. ইনসিনারেটর/SCC পাইপলাইন সিস্টেম
ইনসিনারেটর/SCC এর পাইপলাইনে প্রধান জ্বালানী পাইপলাইন, ইগনিশন ফুয়েল পাইপলাইন, দহন বায়ু পাইপলাইন, নাইট্রোজেন শোধন এবং মুক্তি পাইপলাইন ইত্যাদি অন্তর্ভুক্ত থাকে।
প্রধান জ্বালানী পাইপলাইনে সোলেনয়েড ভালভ, বল ভালভ, প্রেসার সুইচ, ফ্লো মিটার, বৈদ্যুতিক নিয়ন্ত্রক বাটারফ্লাই ভালভ, ম্যানুয়াল ভালভ, পাইপ স্টিল স্ট্রাকচার এবং আরও অনেক কিছু রয়েছে। ব্যর্থতা বা দুর্ঘটনায় সোলেনয়েড ভালভ স্বয়ংক্রিয়ভাবে প্রধান জ্বালানীকে কেটে ফেলবে। নিরাপদ উৎপাদন নিশ্চিত করা।
ইগনিশন ফুয়েল পাইপ ম্যানুয়াল ভালভ, প্রেসার গেজ, ইগনিশন সোলেনয়েড ভালভ, পাইপ স্টিল স্ট্রাকচার ইত্যাদির সমন্বয়ে গঠিত, যা ফার্নেস এবং পাইলট বার্নার শুরু করার জন্য ব্যবহৃত হয়।
দহন বায়ু পাইপলাইন ব্লোয়ার, বৈদ্যুতিক নিয়ন্ত্রণ ভালভ, চাপ সুইচ, বাটারফ্লাই ভালভ, পাইপলাইনের ইস্পাত কাঠামো ইত্যাদির সমন্বয়ে গঠিত, যার মধ্যে ব্লোয়ার মাফলার এবং আউটলেট নরম জয়েন্ট দিয়ে সজ্জিত ফ্রিকোয়েন্সি রূপান্তর নিয়ন্ত্রণ গ্রহণ করে।
5. দহন পাখা/হাই ভোল্টেজ ইগনিশন ডিভাইস/পাইলট বার্নার/ফ্লেম ডিটেক্টর/বৈদ্যুতিক এবং নিয়ন্ত্রণ অংশ
